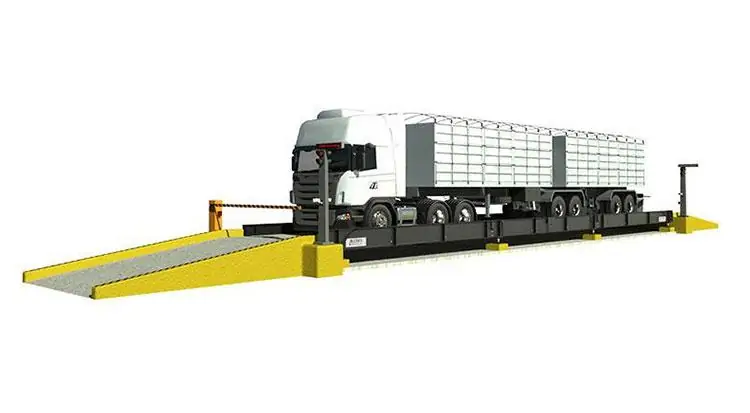

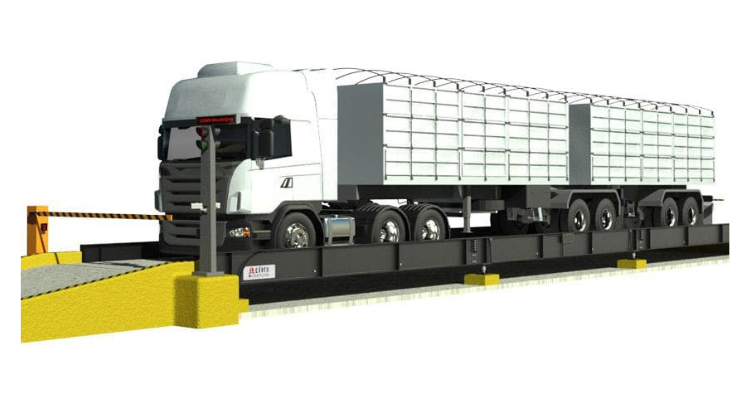

Balança Rodoviária Linha 8500
A Balança Rodoviária Linha 8500 da Lider Balanças é totalmente eletrônica, aprovadas pelo INMETRO em conformidade com a portaria 236/94 e certificadas sobre N° 151/18.
Balança Rodoviária Linha 8500
A Balança Rodoviária Linha 8500 é totalmente eletrônica, aprovadas pelo INMETRO em conformidade com a portaria 236/94 e certificadas sobre N° 120/04.
Projetadas e dimensionadas em programas de elementos finitos, que testam e avaliam as deformações e resistências mecânicas dos materiais aplicados. A líder balanças é pioneira na fabricação de células de carga digital para balança rodoviária no Brasil.
Descrição
Balança rodoviária linha 8500 utiliza ponte de pesagem projetada para minimizar em 30% a deflexão das vigas I em relação aos sistemas existentes no mercado, aumenta em até 40% a vida útil da plataforma, devido à minimização da fadiga do concreto, retardando o desagrega mento prematuro. As células de carga das balanças rodoviárias são totalmente digital sem caixa de junção, os pontos de apoio são bem dimensionados proporcionando uma distribuição perfeita, nas células de carga aumentando a vida útil do equipamento consideravelmente. A líder balanças utiliza células de carga digital de fabricação própria, isto garante ao cliente peça de reposição facilitada. Sistema de ajuste de oscilação das plataformas bidirecional com sistema de limitador em V garantindo uma oscilação suave e ajuste milimétrico, minimizando os desgastes dos acopladores das células de carga e evitando a quebra de batentes por frenagens mais bruscas que eventualmente possa surgir. Obra civil com uma economia de 30%, pois a estrutura das balanças é projetada para suportar as cargas aplicadas sem a necessidade de o cliente aumentar as ferragens e concreto da plataforma para ajustar-se ao projeto.Características
Vantagem de ter uma balança rodoviária da líder balanças.- Células de carga totalmente digital sem caixa de junção fabricação própria líder balanças.
- Preço muito mais accessível e facilidade na reposição.
- Indicador digital de fabricação líder balanças e componentes que integram a balança totalmente nacionais.
- Baixo custo de manutenção, pois todos os componentes que integram o produto são fabricados pela líder balanças.
- Assistência técnica permanente em todo território nacional e alguns países da América do sul.
- Preço e prazo de pagamentos imbatíveis e mais, 5 anos de garantia para partes eletrônicas e 10 anos em toda a estrutura contemplando vigas sapatas, parafusos e travessas em geral.
Benefícios
– Compensa variações de temperatura, erros de linearidade, histerese.– Não necessita de caixa de junção e tem maior imunidade a ruídos, por serem totalmente digitais.
– Facilidade na instalação, permitindo a instalação embutida, ao nível do solo ou semi-embutida.
– Compensa erros de carregamento descentralizado; Envia alertas ao terminal/indicador de pesagem.
– Células de carga totalmente nacionais fabricadas pela Líder Balanças.
–Simplicidade, robustez e baixo custo de manutenção, com assistência técnica em todo o Brasil.
- Estimativa de pesagem por eixo, diminui a margem e a probabilidades de multas nas estradas.

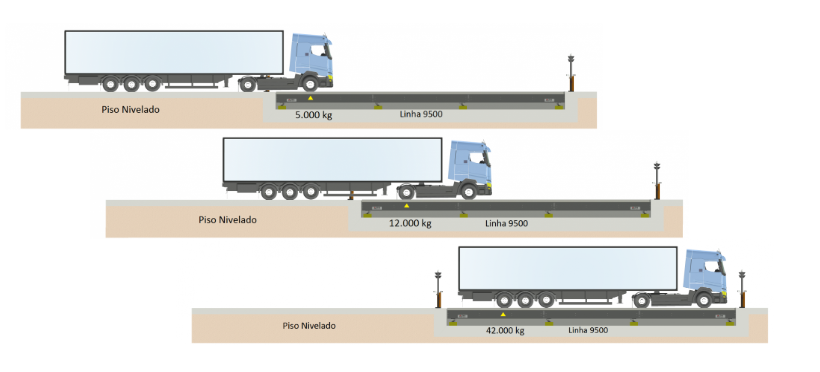

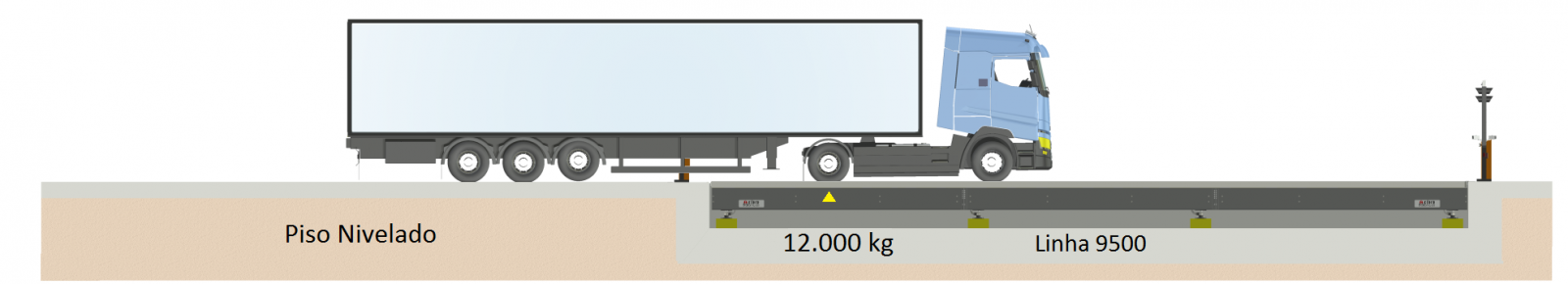

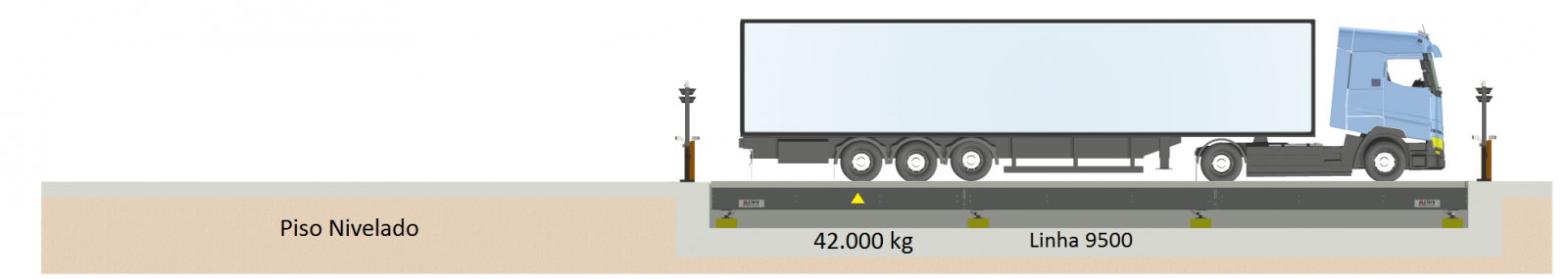

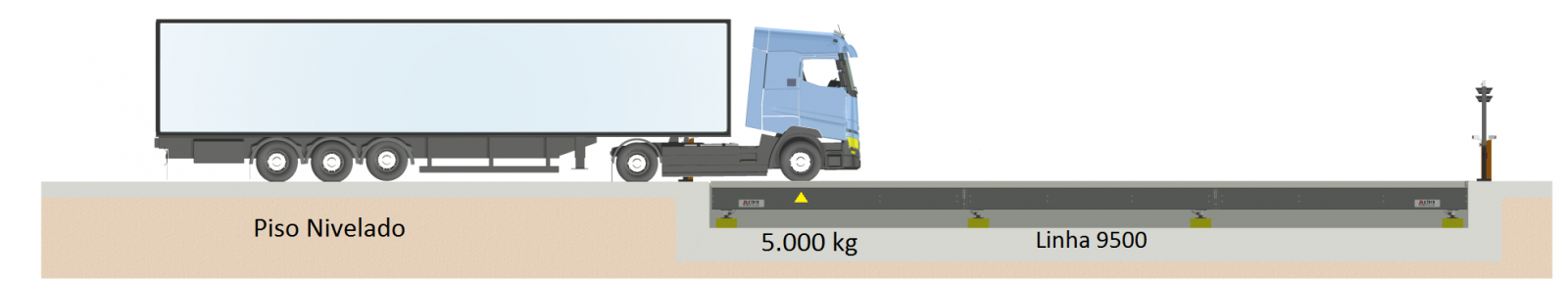

Pesagem estimativa dos eixos
A balança identifica e Imprime o peso por eixo e o peso bruto total do veículo.
O sistema é fornecido com indicador LD5051 e GPR(Gerenciador de Pesagem) opcional.

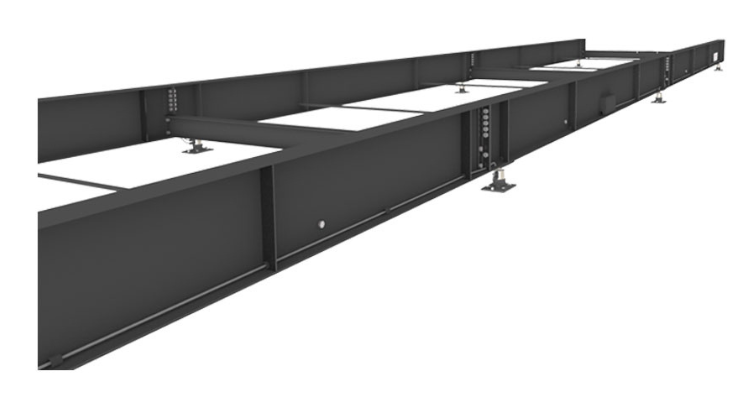

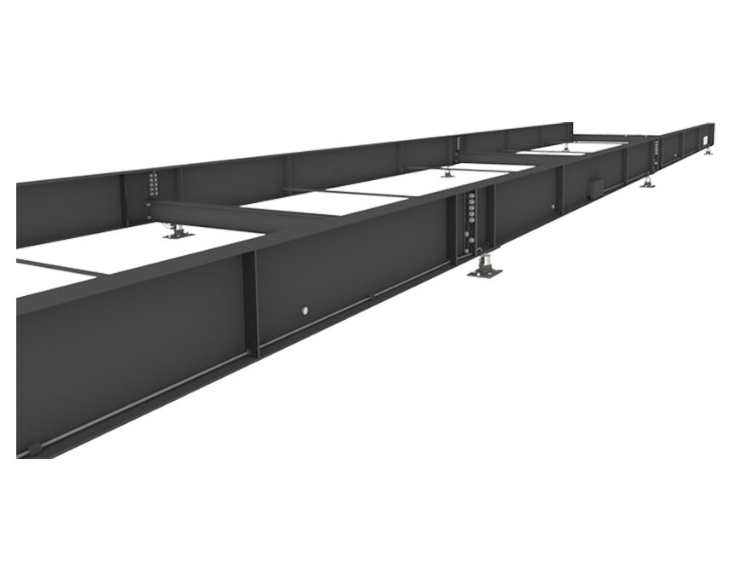

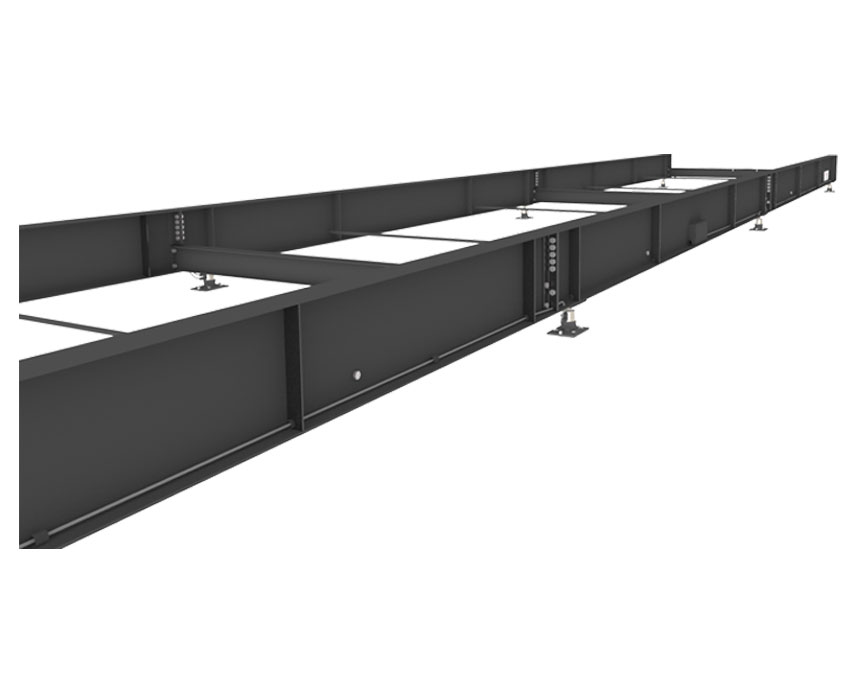

Estrutura da plataforma
Especificações Gerais
- Classe de exatidão: Classe III, conforme portaria 236/94 do INMETRO.
- Estrutura: A plataforma de pesagem é composta por vigas longitudinais paralelas em perfil “I” de aço ASTM A572 GRAU 50, certificado pela Açominas S/A, com pontaletes soldados nas laterais e chapas de fechamento soldadas nas partes frontais.
- Plataforma com baixo custo de manutenção: O sistema de oscilação da plataforma é feito diretamente nas células de carga digitais, sem elos, representando menor custo de manutenção. O sistema de acopladores e célula de carga digital, propiciam a oscilação mais suave possível da plataforma, mesmo em condições de freadas bruscas em cima da balança.
- Acabamento: As estruturas metálicas da Líder Balanças são pintadas conforme padrão AS 2.1/2, e aplicando-se duas demãos de epóxi Alcatrão de Hulha para revestimento de alta resistência química e a unidade. Caracteriza-se também por sua excelente resistência a abrasão.
- Condições ambientais da plataforma:
- Comprimento dos cabos: 10,0m ou outros comprimentos*, conforme necessidade e/ou solicitação.

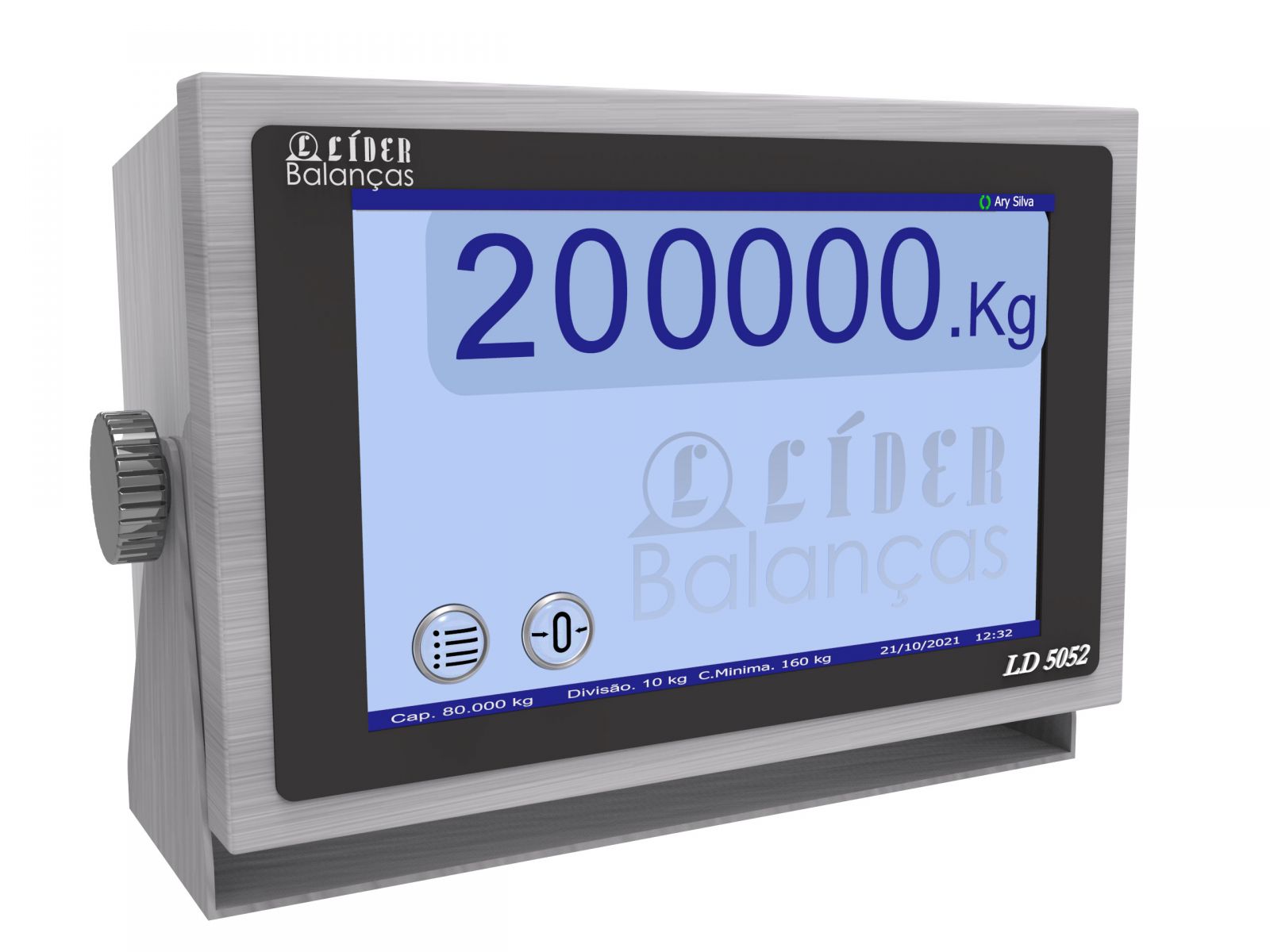

Indicadores
Opções de indicadores
A Líder Balanças oferece uma linha de Indicadores de Pesagem com excelente qualidade, confiabilidade e de alta tecnologia, além de possuir grande versatilidade e precisão.
Especificações Gerais
- Display Gráfico: Colorido de 10'' com touch Screen , tela de alta definição (Full Hd).
- Indicador gráfico Full Range: Múltiplas faixas e múltiplas divisões.
- Classe de exatidão: Classe III com 30.000 divisões reais, e mais de 1.000.000 divisões internas aprovadas conforme portaria 236/94 do INMETRO.
- Acabamento: Em Aço Inoxidável* 304 escovado.
- Grau de Proteção: IP67* (NBR6146).
- Alimentação: Universal (90 ~ 240Vca, 50/60Hz)
- Consumo máximo: 4,5W
- Cabo de força: Conforme NBR14136, com 3 pinos para o produto com gabinete em aço inoxidável.
- Condições ambientais: Temperatura de operação: -10º ~ +60ºC Humidade relativa do ar: 10% ~ 95% sem condensação
- Montagem: Suporte de coluna, mesa ou parede.
Comunicação e impressão
- Comunicação: PC, Display Remoto e Impressora.
- Portas: RS232 e Ethernet* (10/100Mbps).
- Impressoras: Possui modelos de impressão ajustáveis e sistema automático de impressão. Possibilita a utilização com as impressoras: Epson LX 300, LX350 ou superiores, Epson TM-T20 Serial, Epson TM-T20 C Para utilização com outras impressoras, consulte nossa equipe técnica.
Aprovação: Lacre de segurança emitido pelo INMETRO.

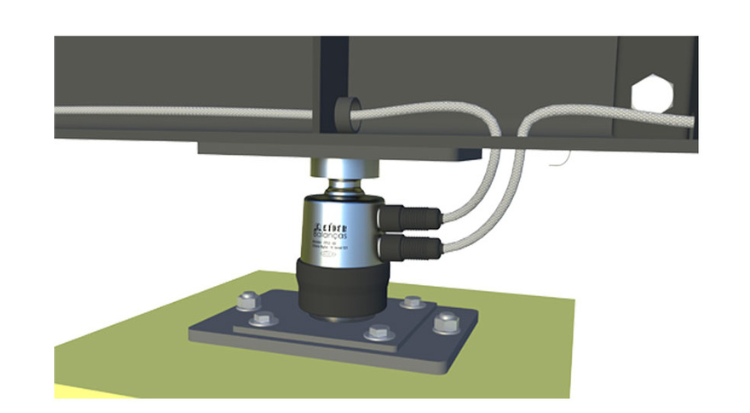

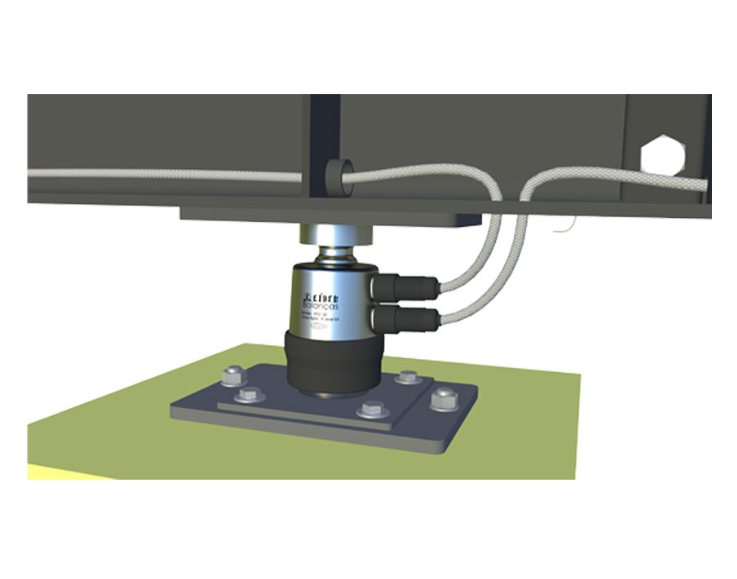

Células Digital
Sem Caixa de junção

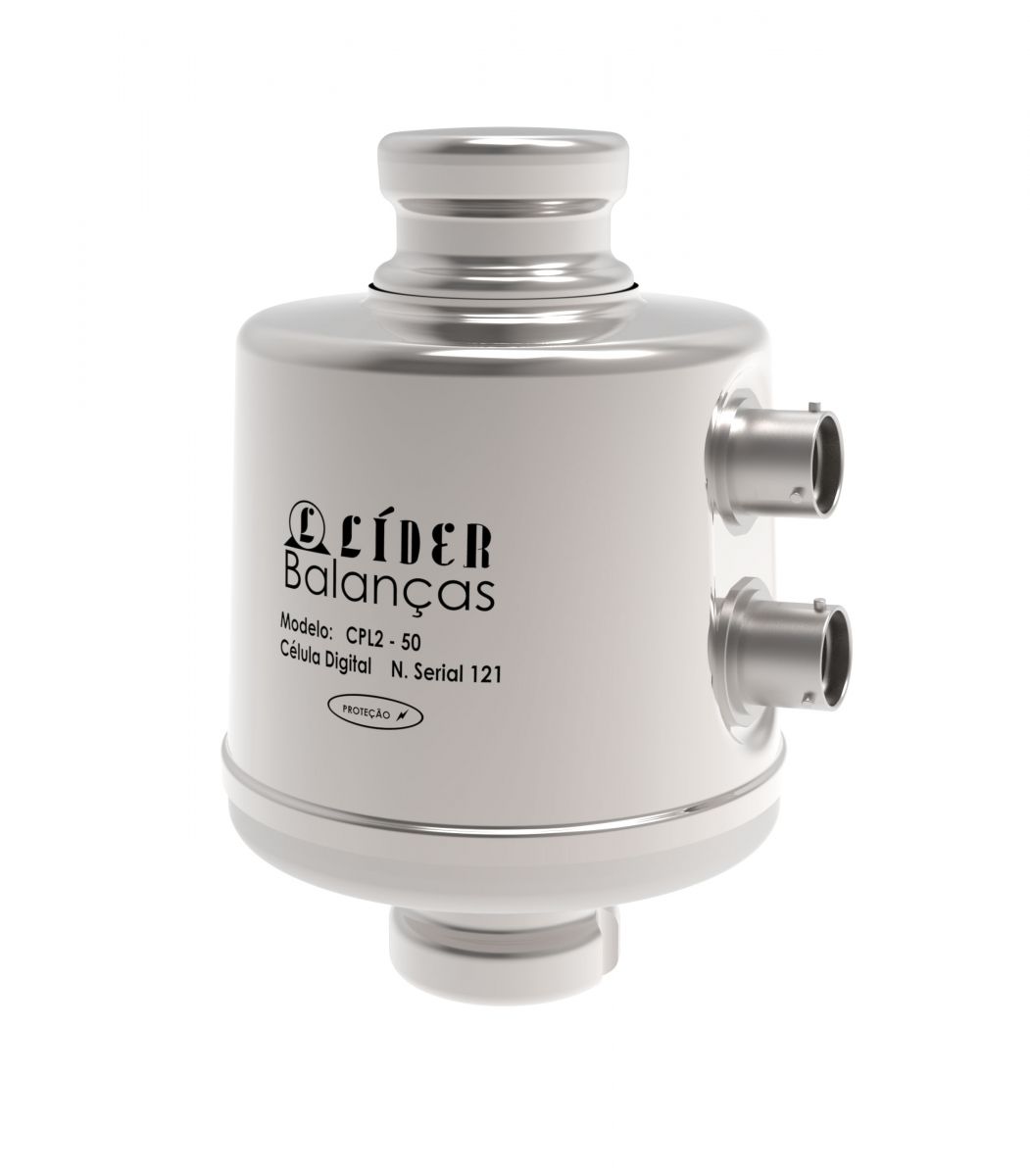

A Líder Balanças utiliza células de carga CPL2-50t de fabricação própria, isto garante ao cliente peça de reposição facilitada.
CPL2-50t
Nova Geração
Especificações Gerais
- Tipo de Célula: Rocker Pin
- Sistema de trabalho: Compressão
- Material: Aço inoxidável polido
- Célula digital: > Processamento interno no corpo da célula.
- Grau de proteção: IP69 (Totalmente blindadas contra poeira, umidade e corrosão)
- Sobrecarga sem danos/capacidade nominal: 150%
- Sobrecarga de ruptura: 300%
- EMI (Electromagnetic Interference): Imune
- RFI (Radio Frequency Interference): Imune
- Acoplador de sustentação: Em inox com Sistema anti-giro
- Selagem: Seladas a Laser
- Resistência de isolação: > 5000 Megaohms
- Sistema de proteção: Sistema de proteção contra descargas eletrostáticas padrão Nema 5-15. Sistema interno, o qual em paralelo com um bom aterramento, possibilita o desvio da descarga para o solo, protegendo o equipamento de danos elétricos.
Diferença entre célula de carga analógica e digital?
Como sabemos a célula de carga é o dispositivo responsável por medir uma deformação ou flexão de um determinado corpo, o qual transforma uma grandeza física (força) em um sinal elétrico.
As células de carga eletrônicas, diferente das células convencionais, combinam o “strain gauge” e a conversão digital em um único corpo hermeticamente fechado, ou seja o “strain gauge” e o circuito conversor analógico/digital são incorporados o corpo da célula.
Essencialmente, a diferença entre uma célula de carga analógica e uma digital é como o sinal é processado. Os sistemas de células de carga digitais diferem dos sistemas analógicos de três formas importantes: força do sinal, índice do sinal e taxa de amostra de dados.
1. Força do sinal : Em uma célula de carga digital, os sinais dos medidores de tensão (um dispositivo usado para medir a tensão em um objeto) começam como tensões elétricas analógicas. Um microprocessador dentro da célula de carga converte-os imediatamente em sinais digitais. Esses sinais digitais geralmente usam 2 a 6 volts como sua faixa de sinal, que é menos suscetível à flutuação do que a faixa de 0,03 volts em uma célula analógica. Em outras palavras, o sinal digital é muito mais forte (de 3 a 4 milhões de vezes maior do que o sinal de qualquer célula analógica do mercado).
2. Conteúdo do sinal: Os sistemas analógicos dependem da tensão elétrica da célula de carga para determinar a leitura do peso. Em contraste, os sistemas digitais transmitem dados de cada célula de carga. O sinal é composto de informações binárias (valores de zero e de outros), como o uso de computadores. Como os dados binários não são suscetíveis a interferências de radiofrequências, eletromagnetismo, temperatura e outros perigos, o fluxo de dados binários é mais estável e menos propenso a erros de pesagem.
3. Taxa de amostragem de dados: A taxa de dados mede a rapidez com que a célula de carga pode enviar informações sobre o peso. As células de carga analógicas fornecem informações de peso continuamente em tempo real. As células de carga digitais enviam informações de peso em bits, muitas vezes por segundo.

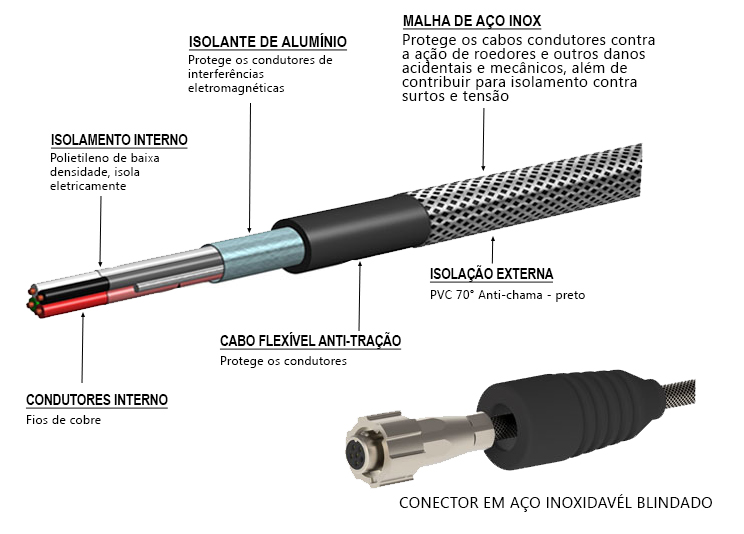

Cabos
Exclusivo Lider Balanças
Os cabos exclusivos da Líder Balanças são projetados e testados para resistir às tempestades e ações de roedores. Possuem camada de Aço Inox, garantindo sua conservação e integridade do sinal das células.

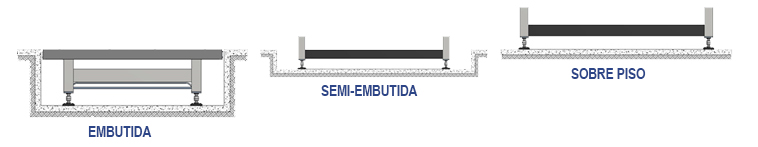

Tipos de Instalação
A instalação de seu produto poderá ser realizada sobre o piso, de forma semi embutida ou totalmente embutida, onde deverá ser definida a condição mais favorável a sua aplicação, conforme a disponibilidade da área existente no local da instalação para a manobra dos veículos a serem pesados ou que necessitem de atravessar a plataforma.
Características de cada tipo de montagem (instalação).
- Montagem embutida: Sem rampas de acesso, porém com fosso;
- Montagem semi-embutida: Sem rampas de acesso, sendo o fosso com as laterais abertas;
- Montagem sobre o piso: Com rampas de entrada e saída, porém sem fosso;
Dimensões

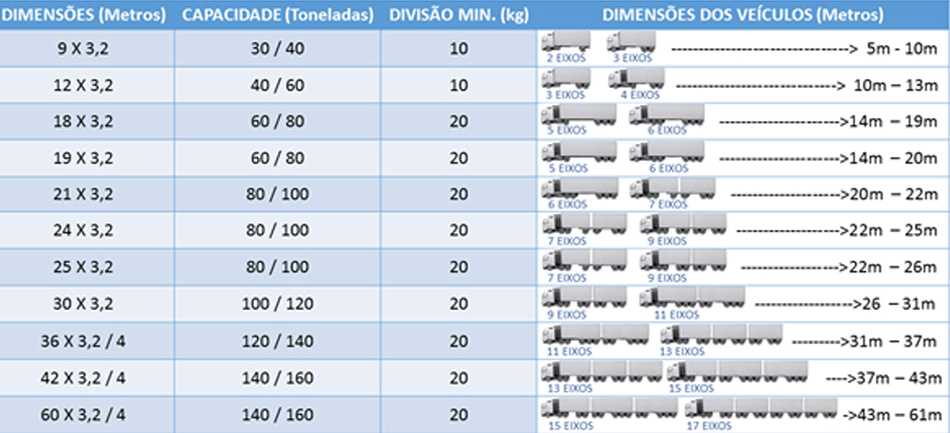

Capacidades de carga e dimensões aplicáveis da plataforma
As dimensões acima poderam variar conforme as necessidades do cliente, consulte nossa equipe técnica. As plataformas acima de 30,0 metros são constituídas pela formação de duas balanças em serie.
Comparativos entre células de carga

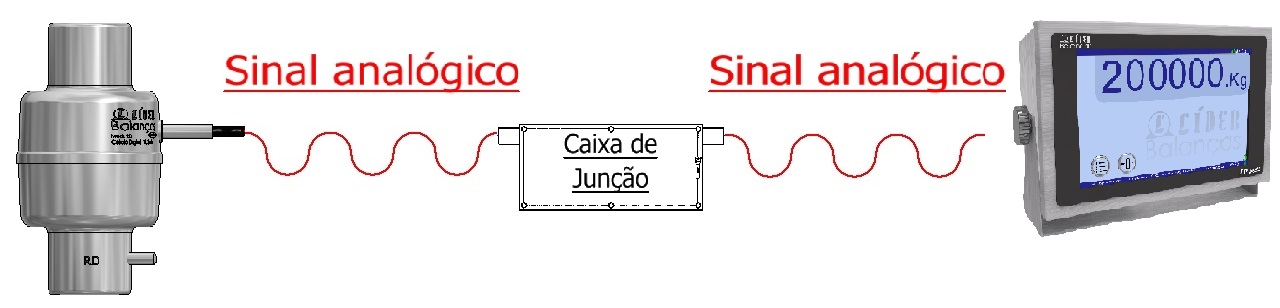

Célula de carga analógica
Sistema de sinais analógicos provenientes da célula de carga até o indicador "Vulneráveis a ruídos e interferências".

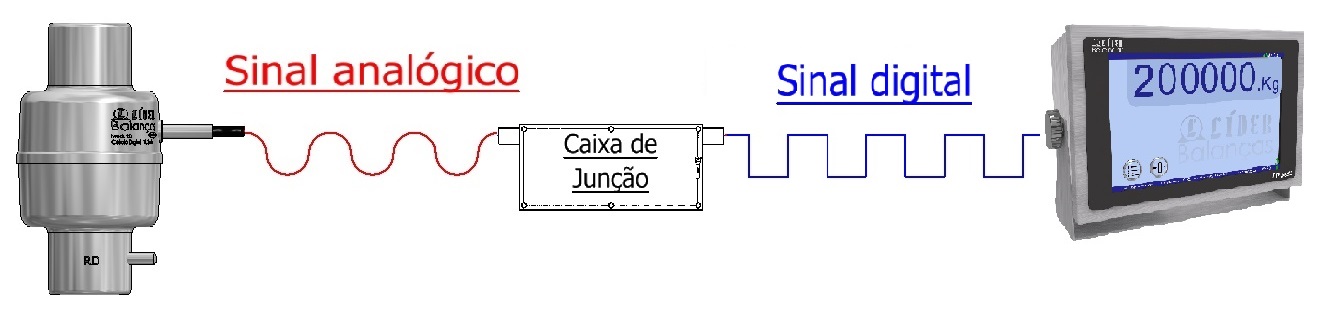

Sistema analógico digital
Sistemas híbrido com célula de carga analógica digitalizadas externamente por meio de caixa de junção.

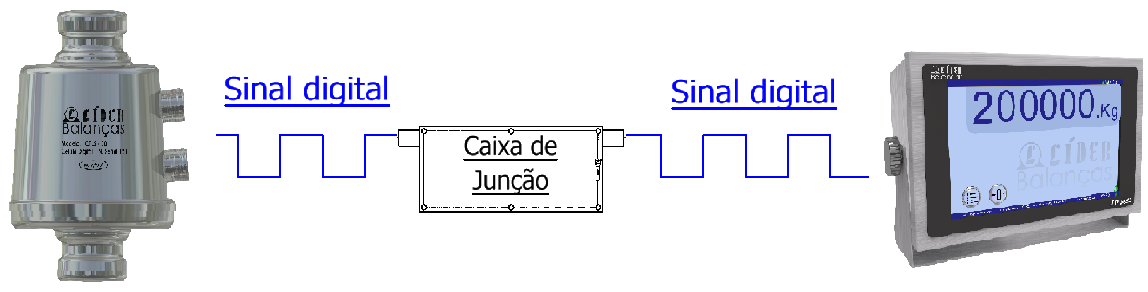

Sistema digital com caixa de junção
Sistema imune a interferências EMI, RFI e variações de temperatura, não possui nenhum ponto de sinal analógico.

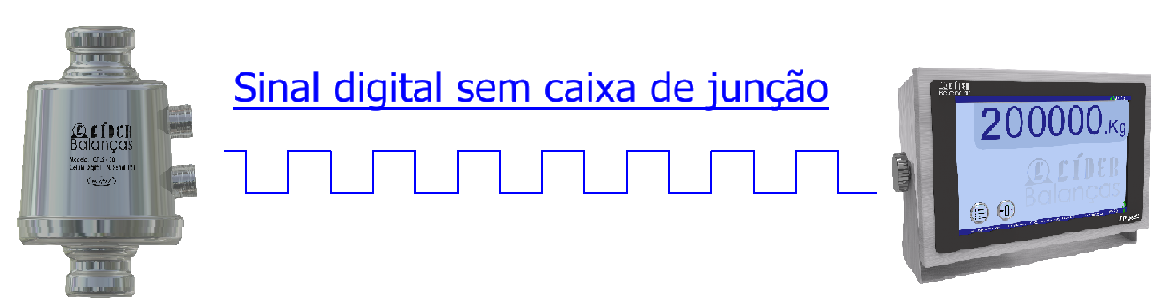

Célula de Carga digital sem caixa de junção
Sistema totalmente imune a interferências de EMi, RFI e variações de temperatura, conta com auto diagnostico e auto teste das células de carga.Automação

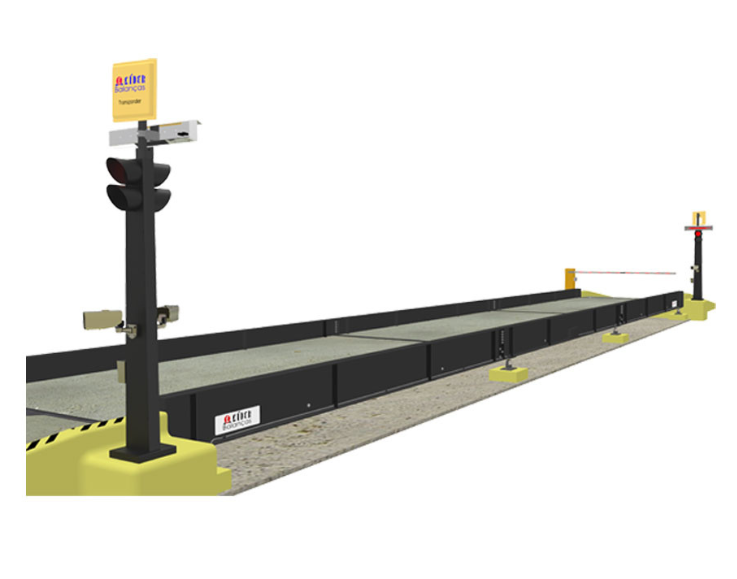

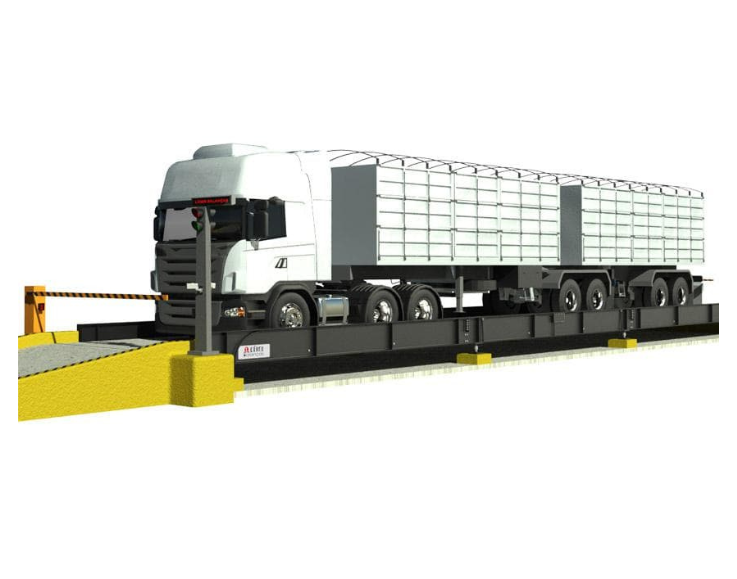

A Líder Balanças oferece uma linha avançada de Automação para controle total de acesso dos veículos e segurança da pesagem.
Câmera Filmadora
Semaforo
Cancela
Sistema RFID (Transponder)
Display Remoto
software

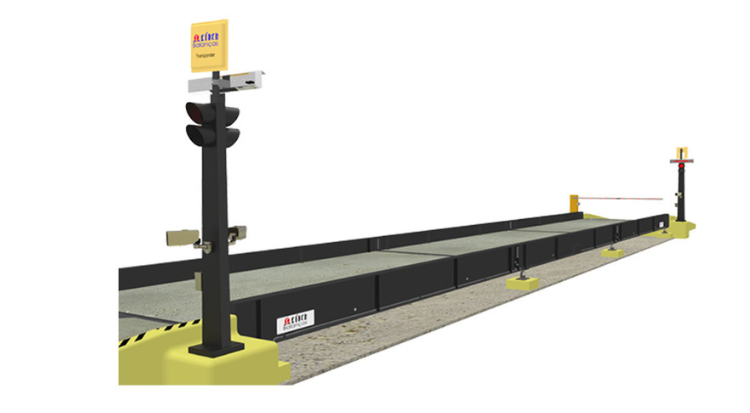

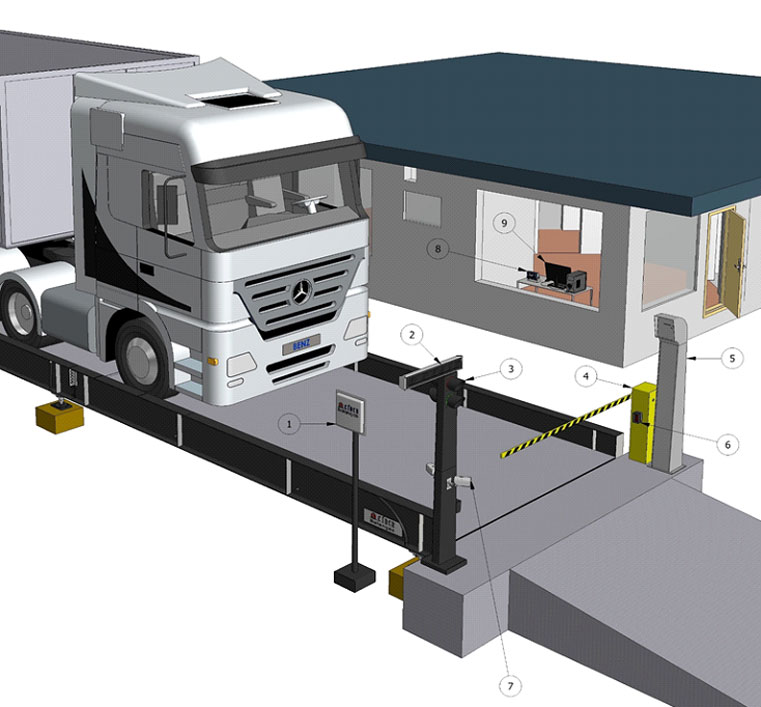

Veja o exemplo abaixo:
1- Sistema RFID (Transponder)
Sistema permite a pesagem de veículos, Sem a interferência de operador2- Display remoto
Informação da pesagem e mensagens para orientar o motorista3- Semáforos
Orientam a entrada e saída na plataforma de pesagem4- Cancelas
Controlam a entrada e saída de Veículos na plataforma de pesagem5- Toten com impressora
Imprime a etiqueta com informações de pesagem6- Sensores de posicionamento
Permite bloquear as pesagens, caso o veículo esteja mal posicionado na plataforma de pesagem7- Câmeras filmadora
Registra imagem do veículo no Momento de sua pesagem8- Indicador de pesagem digital
Exibi os dados da pesagem do veículo9- Software GPR

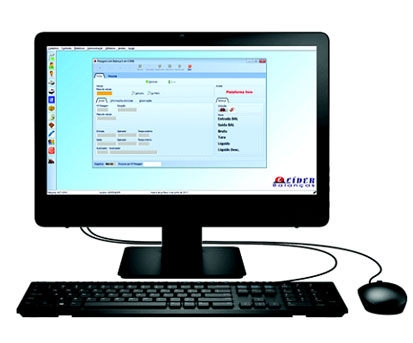

Gerenciador de Pesagem RodoviárioSoftware
O software pode emitir os mais diversos tipos de relatórios, registrando veículos, transportadoras, dados completos de todos os emissores, datas, pesos, endereços, usuários, senhas, e inúmeras outras variáveis de campo.
O programa também permite o controle de câmeras, cancelas, semáforos e outros dispositivos de forma automática ou manual, conforme a necessidade da operação.
Seu sistema de câmeras pode contar com um módulo OCR (Optical Character Recognition), o qual agiliza ainda mais as operações, reconhecendo automaticamente placas de veículos.
Instalação
Produto em fase de montagem
Se necessário, para a instalação do equipamento, a Líder Balanças fornecerá supervisão técnica para os serviços de acompanhamento e orientação na construção da obra civil, bem como supervisão de montagem até o final e conclusão dos serviços. Dependendo da negociação comercial.
Serviços
- A Líder Balanças oferece o serviço de calibração para todos os tipos de balanças comercias e industriais.
- É fundamental a realização desse procedimento em intervalos regulares, para que a sua balança funcione com total precisão dentro das especificações metrológicas corretas.
- A nossa empresa possui infraestrutura e profissionais qualificados para atender da melhor forma as suas necessidades.
- Temos laboratórios altamente equipados com instrumentos de altíssima precisão em conformidade com a norma NRB ISO/IEC 17025:2005
Assistência Técnica
Com equipes técnicas altamente treinadas e especializadas, atuando em todo o Brasil e exterior, oferecemos suporte nas especificações mais adequadas à necessidades e utilização de nossos produtos.
A Líder Balanças garante os seus produtos contra defeitos de fabricação, oferecendo peças e mão de obra para possíveis correções dentro do período de garantia.
Assistência técnica em todo território nacional e alguns países da América do sul. 5 anos de garantia para partes eletrônicas e 10 anos em toda a estrutura contemplando vigas, sapatas, parafusos e travessas em geral.
A assistência técnica deve ser contatada junto a Líder Balanças, que emitirá a ordem de serviço (estando dentro do prazo de garantia), para o envio da mercadoria para a fábrica ou a solicitação da visita da assistência técnica credenciada próxima ao cliente.
