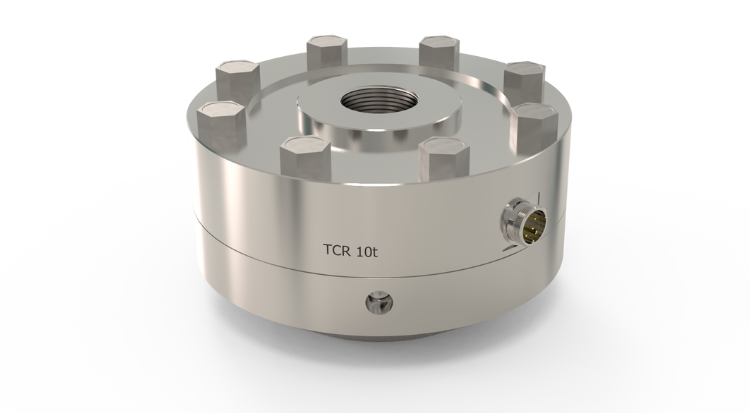

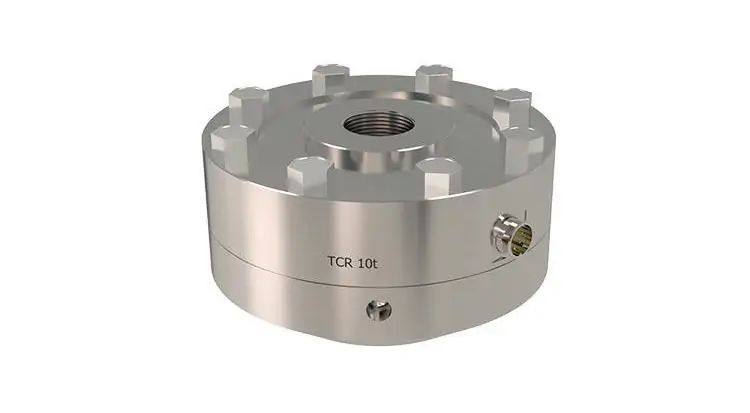

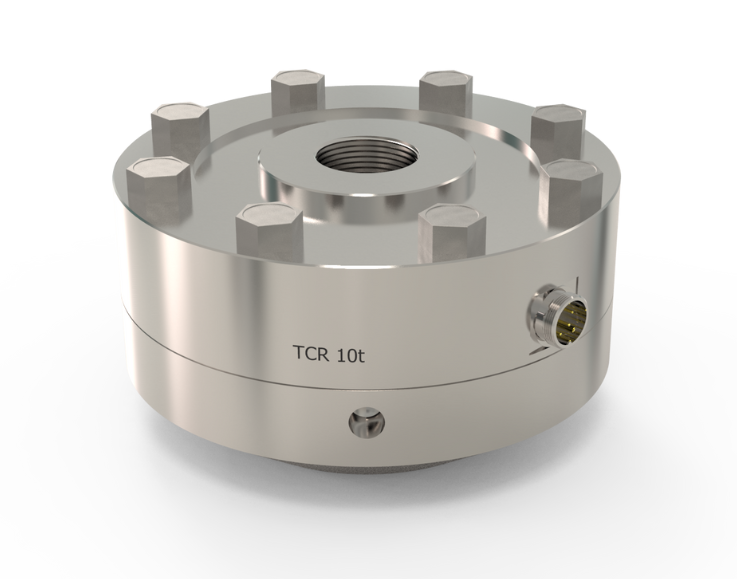

Células de Carga Universal TCR

Célula de carga Universal Tração e Compressão modelo TCR é ideal para aplicações em ensaios de laboratório e tarefas desafiadoras na produção.

São células de carga de alta precisão usadas para certificação de medição de força em células de carga ou materiais.

Precisão absoluta em ensaios de tração e compressão.

Informações

Descrição

celula-de-carga-TCRO sensor de força universal modelo TCR de simetria rotacional e baixo perfil possui múltiplos usos em aplicações em testes de ensaio, máquinas de teste de materiais e tarefas que exigem precisão absoluta.
Forças de Tração e Compressão podem ser medidas com mínimo desvio de linearidade, histerese e repetibilidade.

Produzida em aço  inoxidável com grau de proteção IP68 e compensação elétrica dos momentos Fletores:

Momentos Fletores como por exemplo, resultante da aplicação de esforços laterais, não impactam nos resultados da medição.

O sensor TCR se adapta as tarefas de medição com a máxima precisão e  total confiabilidade.

Características
CÉLULA DE CARGA MODELO – CA
Capacidade Nominal5, 10t.
Sensibilidade da Célula de Carga em mV/V2mV / V +/- 0,1%
Erro Máximo0,01%
Histerese0,01%
Não Linearidade0,01%
Temperatura de Trabalho-10žº à +60ºC
Excitação VDC ou VCAMáxima: 15V
Impedância de entrada em ohms Ω800 +/- 15
Impedância de Saída em ohms Ω700 +/- 3
Número de Divisões3.000
Resistência de Isolação> 5.000 Megaohms Ω
Sobrecarga sem danos, capacidade nominal150%
Sobrecarga de Ruptura300%
Sistema de TrabalhoCompressão
MaterialAço Liga
Tratamento SuperficialNíquel Químico
Grau de ProteçãoIP68
Aplicação

– Máquinas ensaios de precisão;
– Testes de Tração e Compressão;
– Uso em Máquinas de Ensaios;
– Máquinas de teste de material
