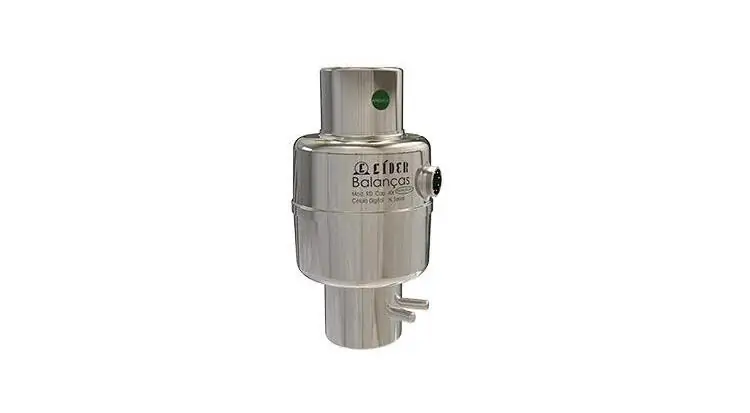

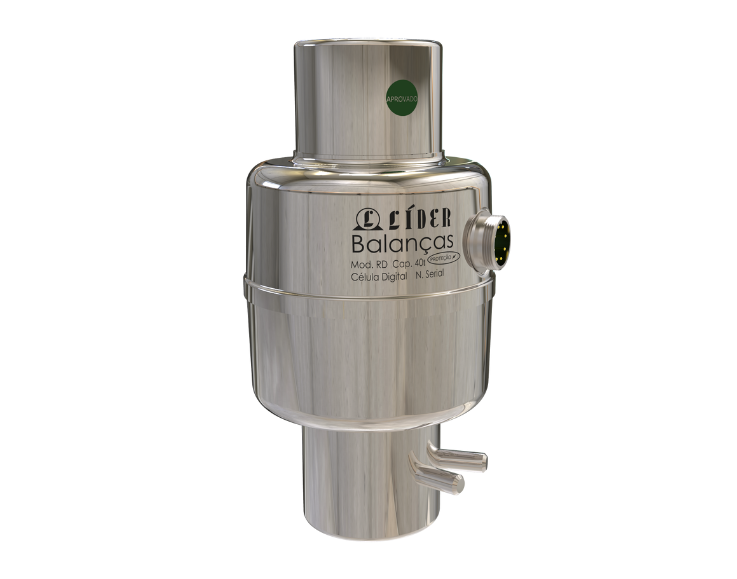

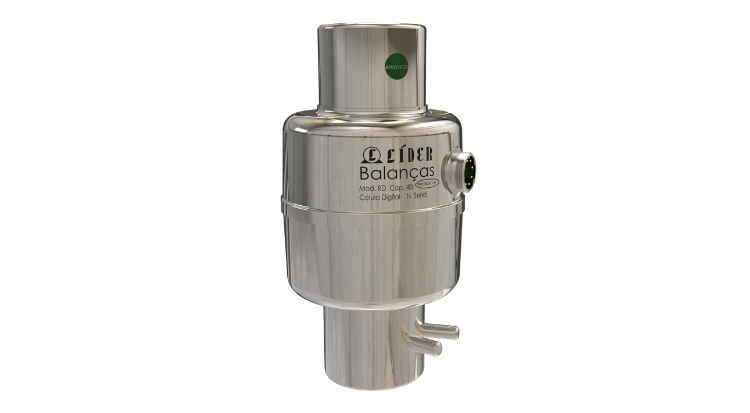

Célula de Carga RDd

A nova Geração de Células de Carga RDd da Líder Balanças não necessitam de caixa de junção eliminado mais de 58 conexões de fios. São produzidas em aço inoxidável soldadas a laser.

Informações

Descrição
    • A nova Geração de Células de Carga RDd da Líder Balanças não necessitam de caixa de junção eliminado mais de 58 conexões de fios. São produzidas em aço inoxidável soldadas a laser com polimento eletrolítico, eliminando totalmente a possibilidade de corrosão, blindadas contra umidade, poeira e imune a EMI e RFI, com grau de proteção IP-69.
Características Técnicas

rdd

CÉLULAS DE CARGA MODELO RDd – RDa

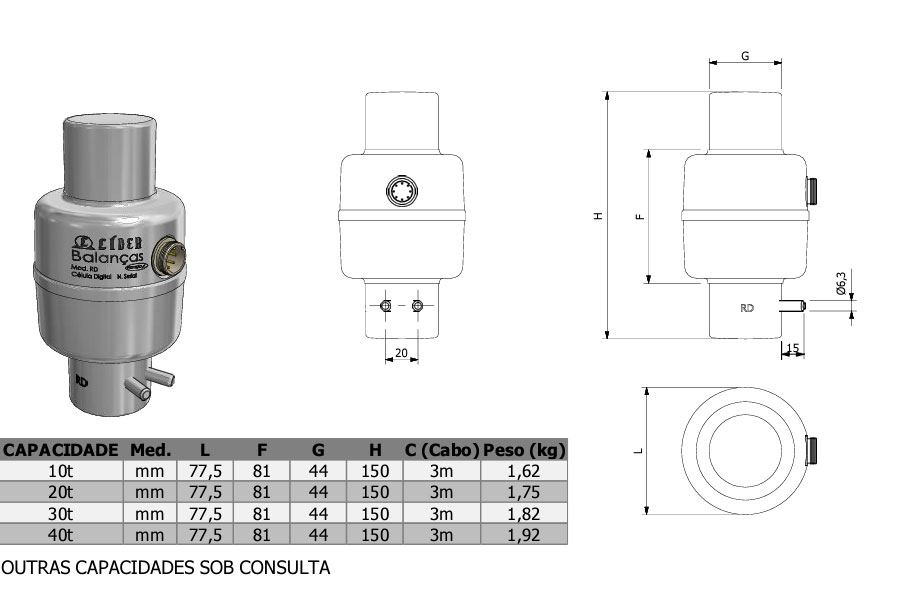

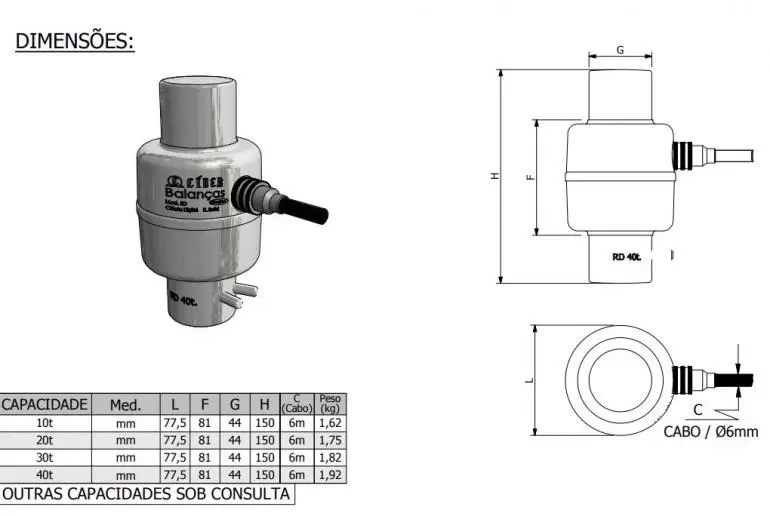

Dimensões do ProdutoMODELO RDMed.ABCRCABO
20 – 30 – 40tmm150447323Conector
Capacidades Nominal20, 30, 40t
SistemaDigital Interno no corpo da célula
Transmissão de dados9600bit por segundo
Creep à carga total aplicada20 minutos: <0,03 6hs:<0,06
Zero Inicial, saída nominal+/- 1%
Temperatura de teste ºC-10 a +50 graus
Temperatura compensada ºC-10 a +50
Efeito de temperatura da saída nominalcompensada
Sobrecarga sem danos, capacidade nominal150
Erro combinado % saída nominal< 0,03
Sobrecarga de ruptura200% da capacidade
Deflexão máxima mm a capacidade nominal< 0,2
Excitação VDC ou VCAmáxima: 15 recomendada: 10
Resistência de isolação>5000 mega ohms
Material da célula de cargaaço inox
Grau de proteçãoIP68

Células de Carga Analógicas modelo RD

Capacidades Nominal20, 30, 40t
Sensibilidade Nominal2mv/V +/-02%
Creep à carga total aplicada20 minutos: <0,03 6hs: <0,06
Zero Inicial saída nominal+/- 1%
Temperatura de teste ºC-5 a +50 graus
Temperatura compensada ºC0 a +50
Efeito de temperatura da saída nominalcompensada
Sobrecarga sem danos, capacidade nominal150
Erro combinado % saída nominal< 0,03
Sobrecarga de ruptura200% da capacidade
Deflexão máxima mm a capacidade nominal< 0,4
Excitação VDC ou VCAmáxima: 15 recomendada: 10
Impendância de saída em ohms350 +/- 1
Impendância de entrada em ohms400 +/- 15
Resistência de isolação>5000 mega ohms
Material da célula de cargaaço inox
Grau de proteçãoIP68

rdd

Aplicação

– Uso Geral na Indústria e Agropecuária;
– Silos e Tanques de Armazenamentos;
– Envasadoras e Ensacadeiras;
– Plataformas de Pesagem;
– Balanças rodoviárias.
– Balanças Ferroviárias.
