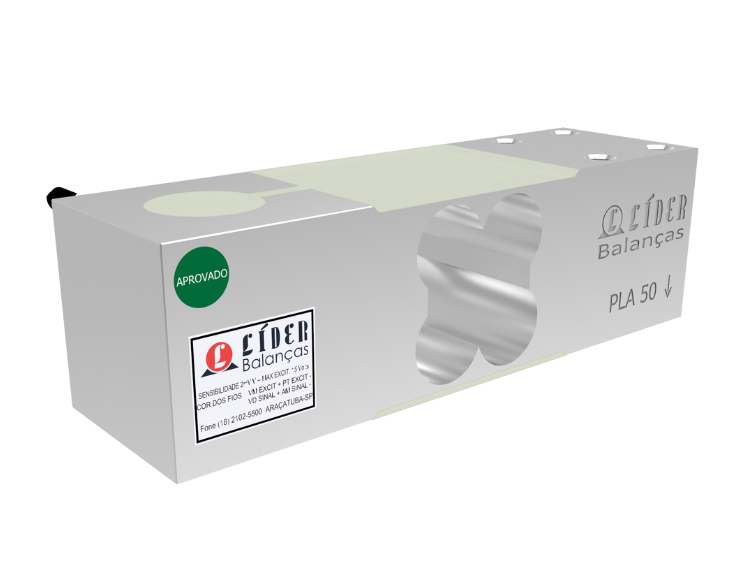

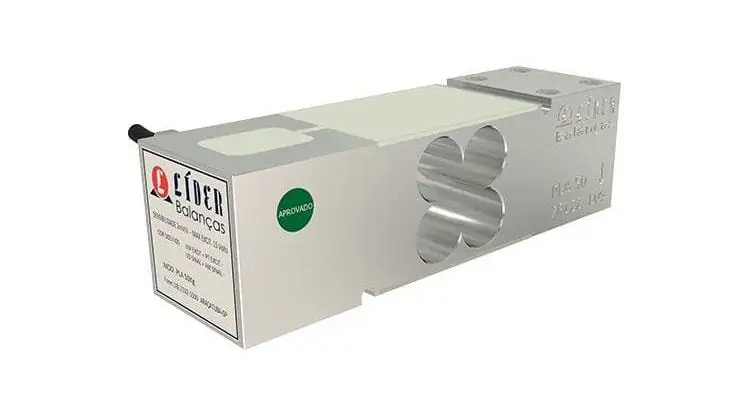

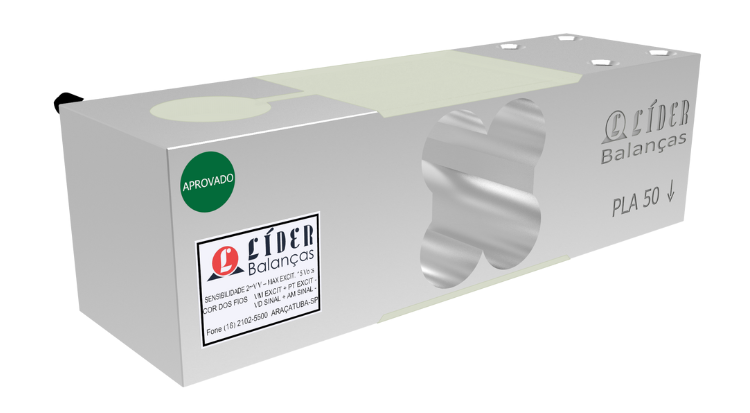

Célula de Carga PLA

As células de carga PLA 5, 10, 15, 20, 30, 150, 300 kg são fabricadas em Liga de Alumínio de alta performance, projetada em um formato compacto, circuito interno totalmente vedado com resina a base de silicone garantindo proteção IP-66.

São Células muito utilizadas em balanças comerciais por se tratar de um produto preciso e de baixo custo.

Informações

Descrição

celula-de-carga-PLA-5KgEste Modelo pode ser integrada em balanças de plataforma com uma ou mais células de carga, podem ser usadas para pesagem, medidas de tração e compressão com um grau de confiabilidade extremamente preciso devido a seu projeto, minimiza influência de cargas excêntricas e desvios por efeito de temperatura ambiente.

São construídas em alumínio ou aço inoxidável, possuem camada de gel de proteção contra impacto e  circuito eletrônico.

Aplicação

– Uso Geral na Indústria e Comercio;
– Silos e Tanques de Armazenamentos;
– Envasadoras e Ensacadeiras;
– Plataformas de Pesagem;
– Contadoras e Pesadoras.

Características

PLA

CÉLULA DE CARGA MODELO – PLA
Capacidade Nominal1, 2, 5, 10, 20, 30kg
Sensibilidade da Célula de Carga em mV/V2mV / V +/- 0,1%
Erro Máximo0,01%
Histerese0,01%
Não Linearidade0,01%
Temperatura de Trabalho-10žº à +60ºC
Excitação VDC ou VCAMáxima: 15V
Impedância de entrada em ohms Ω400 +/- 15
Impedância de Saída em ohms Ω350 +/- 3
Número de Divisões5.000
Resistência de Isolação> 5.000 Megaohms Ω
Sobrecarga sem danos, capacidade nominal150%
Sobrecarga de Ruptura300%
Sistema de TrabalhoFlexão
MaterialAlumínio
Grau de ProteçãoIP67
