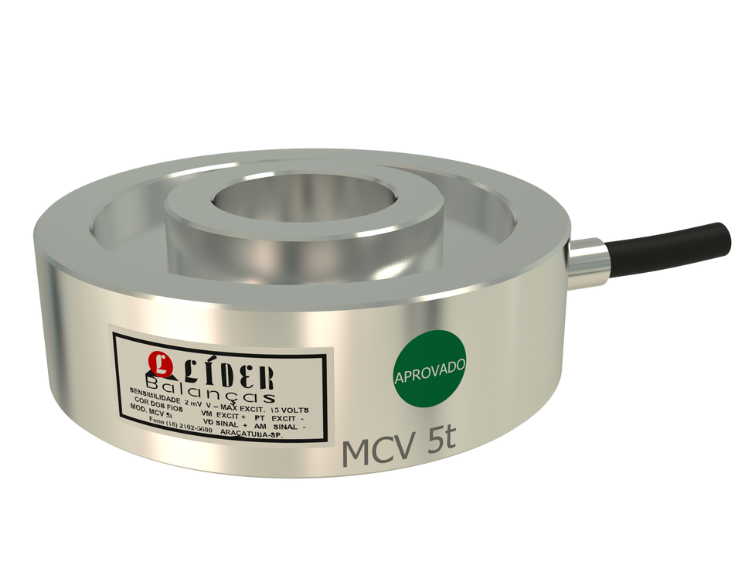

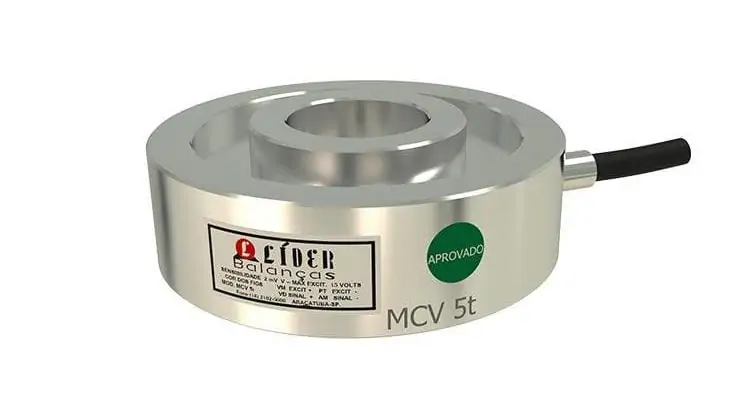

Célula de Carga MCV

As células de carga MCV são especialmente projetadas para medição de força de tração e compressão em aplicações  perfuratrizes de poços de petróleo, monitoramento de força ou compressão,  etc, construída em aço inoxidável, hermeticamente selado, a MCV pode ser usado para a maioria dos ambientes industriais.

Informações

Descrição

celula-de-carga-MCV-Transdutor de força anular desenvolvidas para aplicação que requer um furo central para passagem de hastes.

As células de carga MCV são especialmente projetadas para medição de força de tração e compressão  em aplicações como perfuratrizes de poços de petróleo,  monitoramento de força em geral.

Construída em aço inoxidável e hermeticamente selado, a MCV pode ser usado para a maioria dos ambientes industriais.

O design personalizado é fornecido para atender a diferentes aplicações podendo ser usado também em máquinas de teste, medindo forças nos setores de metalurgia e mineração e tanques de pesagem.

Características

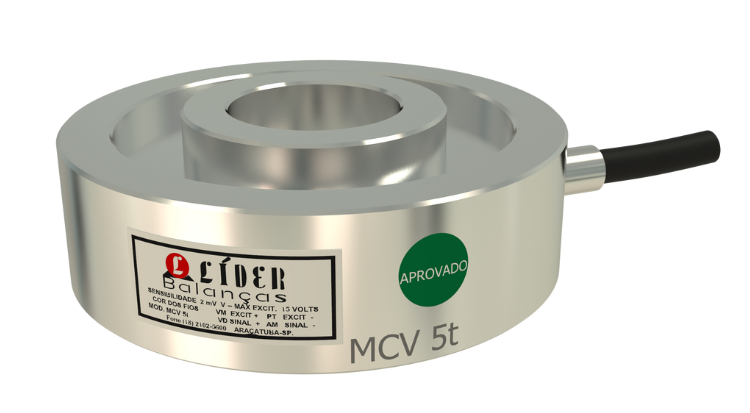

Célula de Carga MCV
mcv

CÉLULA DE CARGA MODELO – MCV
Capacidade Nominal5t.
Sensibilidade da Célula de Carga em mV/V2mV / V +/- 0,1%
Erro Máximo0,1%
Histerese0,2%
Não Linearidade0,25%
Temperatura de Trabalho-10žº à +60ºC
Excitação VDC ou VCAMáxima: 15V
Impedância de entrada em ohms Ω800 +/- 15
Impedância de Saída em ohms Ω700 +/- 3
Número de Divisões5.000
Resistência de Isolação> 5.000 Megaohms Ω
Sobrecarga sem danos, capacidade nominal150%
Sobrecarga de Ruptura300%
Sistema de TrabalhoTração / Compressão
MaterialAço Liga
Tratamento SuperficialNíquel Químico
Grau de ProteçãoIP67
Aplicação
  • Máquinas de Testes e Ensaios de Materiais;
  • Prensas de Pequenos e Grandes Portes;
  • Silos e Tanques de Armazenamento;
  • Tração e Compressão de Máquinas;
  • Esteiras Transportadoras.
