Célula de Carga HB

As células de carga modelo HB são fabricadas com os mais altos critérios de precisão,  são células de carga robustas e podem ser utilizadas nas mais variadas aplicações.

É  um sistema duplo shear  especialmente projetada para trabalhos pesados sistema de montagem tipo SATS-G.

Informações

Descrição

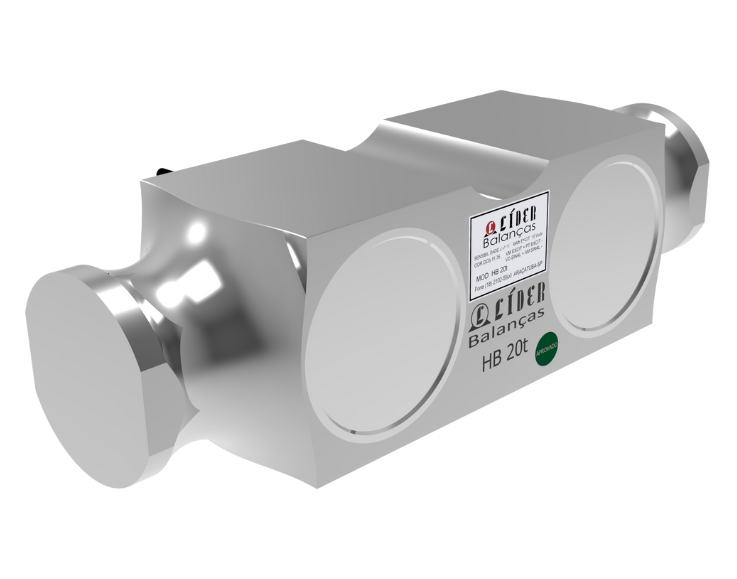

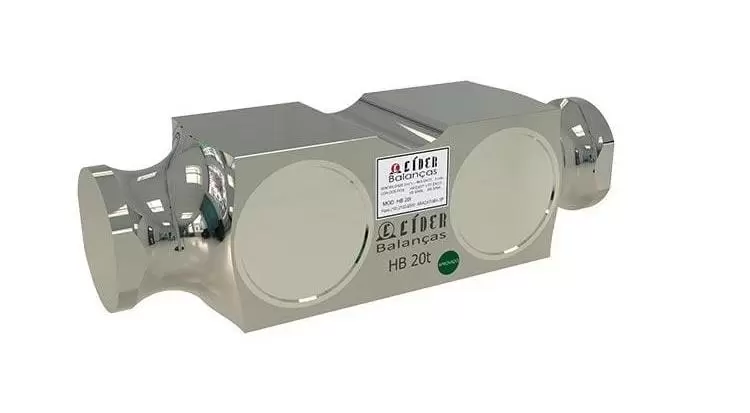

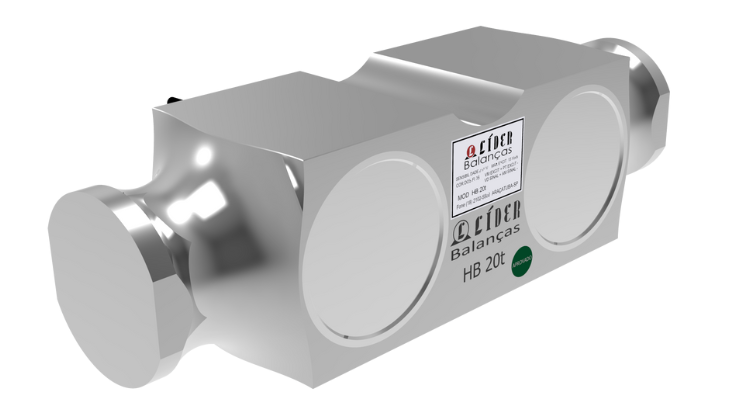

celula-de-carga-HB-20t-2Modelo HB pode ser integrada em balanças rodoviárias, silos e tanques de armazenamentos.

Com alto grau de confiabilidade e resultados altamente satisfatórios, mesmo em ambientes agressivos e hostis.

Sistema simples de montagem em tanques e silos.  Ver Sistemas

Características

hb

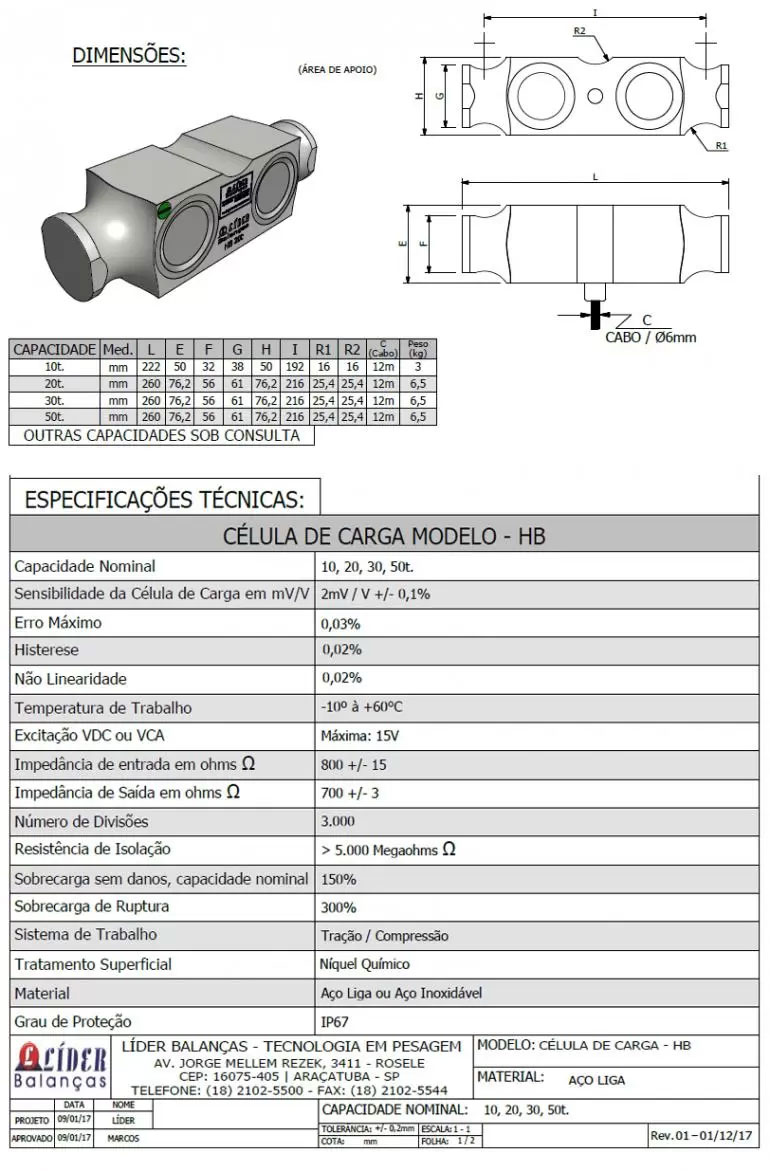

C􀁥LULA DE CARGA MODELO – HB
Capacidade Nominal10, 20, 30, 50t
Sensibilidade da Célula de Carga em mV/V2mV / V +/- 0,1%
Erro Máximo0,03%
Histerese0,02%
Não Linearidade0,02%
Temperatura de Trabalho-10žº à +60ºC
Excitação VDC ou VCAMáxima: 15V
Impedância de entrada em ohms Ω800 +/- 15
Impedância de Saída em ohms Ω700 +/- 3
Número de Divisões3.000
Resistência de Isolação> 5.000 Megaohms Ω
Sobrecarga sem danos, capacidade nominal150%
Sobrecarga de Ruptura300%
Sistema de TrabalhoTração / Compressão
Tratamento SurperficialNíquel Químico
MaterialAço Liga ou Aço Inoxidável
Grau de ProteçãoIP67
Aplicação
  • Misturadores em movimento de alta capacidade;
  • Balanoas de caminhões;
  • Balanoas ferroviárias;
  • Balanças Siderúrgicas;
  • Tanques e silo
